漂珠的形成和特性是什么？

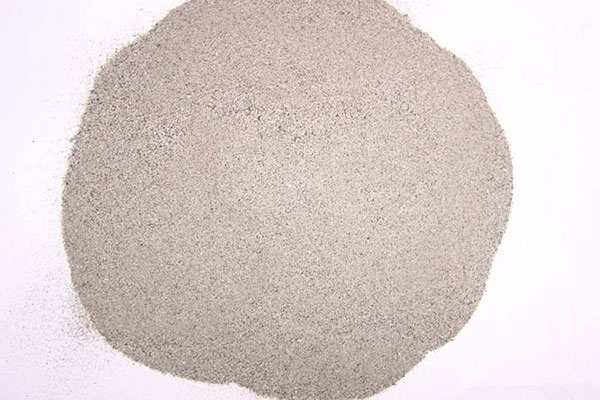

漂珠的形成機(jī)理，燃煤電廠多將煤磨成煤粉，送入爐內(nèi)懸浮燃燒。
煤的大部分可燃成分被燃燒，而粘土的不可燃成分在爐內(nèi)1300℃的高溫下開(kāi)始熔化，形成石英玻璃和莫來(lái)石多孔共生體，孔內(nèi)充滿氣體。當(dāng)爐溫達(dá)到1400℃時(shí)，熔體顆粒的表面張力會(huì)使表面降到低值，棱角可以從表面收縮，熔體顆粒會(huì)漂浮滾動(dòng)形成球體。此時(shí)，CO.CO2.N2.H2等多孔氣體被包裹在球中。當(dāng)爐溫繼續(xù)升高時(shí)，玻璃球體中的氣體膨脹，使球體增大，殼體變薄，形成中空球體。當(dāng)中空球體離開(kāi)爐膛并迅速冷卻時(shí)，它們變成了硬殼玻璃珠。由于壁厚和重量的不同，這些玻璃珠可以分為兩類(lèi)。其中一種是薄壁中空球體，因?yàn)樗鼈兛梢云≡谒�，所以它們被稱為漂浮珠。
另一種是壁厚中空球體和實(shí)心球體，因其重量沉入水底，故稱沉珠，鐵含量高的稱為磁珠。漂珠在粉煤灰中的含量很小，一般只有0.2-0.5%，少數(shù)可以達(dá)到1%，沉珠量很大，約為粉煤灰的30-70%。漂珠的產(chǎn)量和質(zhì)量與煤種、煤細(xì)度、鍋爐負(fù)荷、燃燒狀況等因素有關(guān)。每個(gè)電廠之間。一個(gè)電廠的不同鍋爐之間。一個(gè)鍋爐在不同的時(shí)間有很大的不同。一般來(lái)說(shuō)，發(fā)熱量高、硫含量低的煙煤漂珠量多:無(wú)煙煤漂珠少、棕煤漂珠少甚至沒(méi)有漂珠。爐內(nèi)溫度低于攝氏度1400度，漂珠很少形成:攝氏度1400-1500度，形成漂珠多，攝氏度1500度以上，形成的漂珠會(huì)爆裂成碎片。
因此，爐溫過(guò)高或過(guò)低都會(huì)影響漂珠的形成。燃煤電廠大多將煤磨成煤粉，噴入發(fā)電鍋爐爐膛懸浮燃燒。其中一種產(chǎn)品是薄壁中空球體，因?yàn)樗梢云≡谒�，所以它被稱為漂珠。
在線客服
